נתונים גאומטריים לוח“ד
עובי H)cm) 20
משקל עצמי G(kg/m2) 311
משקל עצמי G(kg/m) 373
שטח החתך (Acm2) 1492
רוחב סכומי של צלעות הבטון Bw(cm) 39.3
מומנט התנגדות של החתך S(cm3) 6759
מרכז כובד מתחתית Cb(cm) 10.1
מומנט אינרציה I(cm4) 68269
סוג הפלטה מפתח במ' L
  4.00 4.25 4.50 4.75 5.00 5.25 5.50 5.75 6.00 6.25 6.50 6.75 7.00 7.25 7.50 7.75 8.00 8.25 8.50 8.75 9.00 9.25 9.50
20608 2380 2090 1800 1700 1600 1425 1250 1125 1000 875 750 650 550 475 400 400 400 365 330 275 220
20806 2900 2525 2150 2025 1900 1815 1730 1660 1590 1495 1400 1370 1340 1110 880 790 700 625 550 485 420 365 310
20808 2900 2750 2600 2475 2350 2225 2100 2025 1950 1800 1650 1525 1400 1335 1270 1160 1050 950 850 773 695 628 560
20810+602 2900 2750 2600 2475 2350 2275 2200 2100 2000 1900 1800 1735 1670 1560 1450 1295 1140 1105 1070 977.5 885 805 725



סוג הפלטה מפתח במ' L
  9.75 10.00 10.25 10.50 10.75 11.00 11.25 11.50 11.75 12.00
20608
20806 265 220
20808 500 440 390 340 295 250
20810+602 658 590 535 480 430 380 328 275 228 180

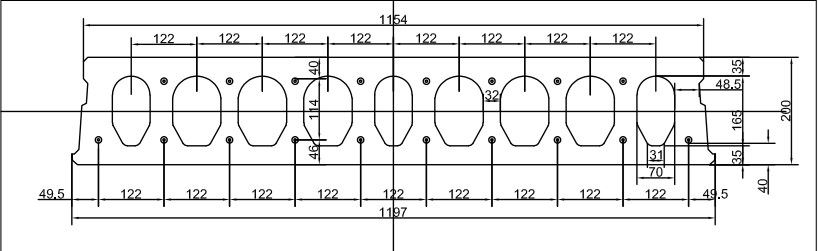

סרטוט לוחד תקרה 20+5 סנטימטר
