נתונים גאומטריים לוח“ד
עובי H)cm) 30
משקל עצמי G(kg/m2) 409
משקל עצמי G(kg/m) 490
שטח החתך (Acm2) 1961
רוחב סכומי של צלעות הבטון Bw(cm) 34.2
מומנט התנגדות של החתך S(cm3) 13757
מרכז כובד מתחתית Cb(cm) 15.5
מומנט אינרציה I(cm4) 213227
סוג הפלטה מפתח במ' L
  5.00 5.25 5.50 5.75 6.00 6.25 6.50 6.75 7.00 7.25 7.50 7.75 8.00 8.25 8.50 8.75 9.00 9.25 9.50 9.75 10.00 10.25 10.50 10.75 11.00
30806 2450 2210 1970 1885 1800 1700 1600 1445 1290 1180 1070 970 870 785 700 620 540 480 420 375 330 290 250 215 180
30808 2910 2770 2630 2515 2400 2250 2100 2025 1950 1875 1800 1725 1650 1525 1400 1300 1200 1100 1000 950 900 835 770 720 670
30810+602 2910 2770 2630 2525 2420 2310 2200 2140 2080 1990 1900 1850 1800 1750 1700 1650 1600 1500 1400 1300 1200 1120 1040 970 900
30812+602 2910 2775 2640 2515 2390 2300 2210 2145 2080 2015 1950 1875 1800 1750 1700 1690 1680 1610 1540 1490 1440 1370 1300 1210 1120
30814+602                                         1450 1415 1380 1345 1310



סוג הפלטה מפתח במ' L
  11.25 11.50 11.75 12.00 12.25 12.50 12.75 13.00 13.25 13.50 13.75 14.00 14.25 14.50 14.75 15.00 15.25 15.50 15.75 16.00 16.25 16.50
30806
30808 620 570 525 480 430 380 345 310 275 240 210 180
30810+602 830 760 705 650 595 540 500 460 415 370 335 300 275 250 213 175
30812+602 1050 980 915 850 790 730 680 630 580 530 490 450 410 370 335 300 275 250 220 190
30814+602 1255 1200 1120 1040 980 920 855 790 740 690 640 590 545 500 465 430 390 350 305 260 218 175

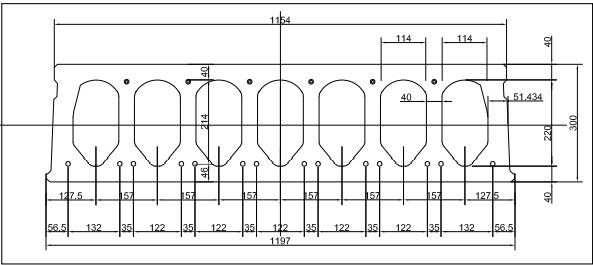

סרטוט לוחד תקרה עובי 30+5 סנטימטר
