נתונים גאומטריים לוח“ד
עובי H)cm) 40
משקל עצמי G(kg/m2) 502
משקל עצמי G(kg/m) 603
שטח החתך (Acm2) 2410
רוחב סכומי של צלעות הבטון Bw(cm) 34.5
מומנט התנגדות של החתך S(cm3) 24088
מרכז כובד מתחתית Cb(cm) 19.4
מומנט אינרציה I(cm4) 467313
סוג הפלטה מפתח במ' L
  7.00 7.25 7.50 7.75 8.00 8.25 8.50 8.75 9.00 9.25 9.50 9.75 10.00 10.25 10.50 10.75 11.00 11.25 11.50 11.75 12.00 12.25 12.50 12.75 13.00 13.25 13.50
40808+602 3200 2990 2780 2580 2380 2215 2050 1920 1790 1665 1540 1440 1340 1245 1150 1075 1000   880 820 760 710 660 605 550 508 465
40810+602 4000 3770 3540 3290 3040 2835 2630 2465 2300 2150 2000 1870 1740 1645 1550 1445 1340 1270 1200 1143 1085 1015 945 878 810 755 700
40812+602 4000 3800 3750 3575 3400 3275 3150 2950 2750 2600 2450 2300 2150 2030 1910 1790 1670 1585 1500 1415 1330 1250 1170 1110 1050 988 925
40814+602 4000   3700 3550 3400 3325 3250 3125 3000 2885 2770 2675 2580 2465 2350 2225 2100 1975 1850 1738 1625 1538 1450 1365 1280 1210 1140
40816+604                             2650 2510 2370 2235 2100 1990 1880 1780 1680 1570 1460 1400 1340



סוג הפלטה מפתח במ' L
  13.75 14.00 14.25 14.50 14.75 15.00 15.25 15.50 15.75 16.00 16.25 16.50 16.75 17.00 17.25 17.50 17.75 18.00 18.25 18.50 18.75 19.00 19.25 19.50 19.75 20.00
40808+602 423 380 343 305 268 230 203 175
40810+602 650 600 555 510 470 430 390 350 320 290 258 225 198 170
40812+602 868 810 760 710 660 610 570 530 503 475 433 390 353 315 288 260 230 200 215 230 215 200 180 160
40814+602 1070 1000 948 895 848 800 745 690 650 610 568 525 488 450 420 390 358 325 298 270 245 220 190 160
40816+604 1270 1200 1133 1065 1008 950 900 850 800 750 708 665 625 585 548 510 475 440 410 380 350 320 293 265 238 210

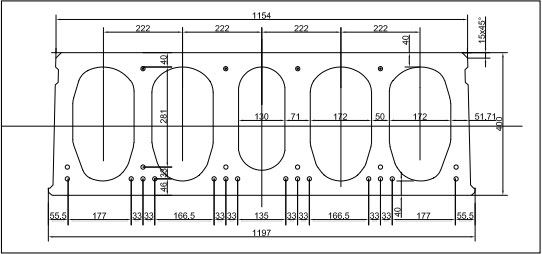

סרטוט לוחד עובי 40+5 סנטימטר
