נתונים גאומטריים לוח“ד
עובי H)cm) 45
משקל עצמי G(kg/m2) 559
משקל עצמי G(kg/m) 670
שטח החתך (Acm2) 2681
רוחב סכומי של צלעות הבטון Bw(cm) 36.6
מומנט התנגדות של החתך S(cm3) 29706
מרכז כובד מתחתית Cb(cm) 22
מומנט אינרציה I(cm4) 653530
סוג הפלטה מפתח במ' L
  8.00 8.25 8.50 8.75 9.00 9.25 9.50 9.75 10.00 10.25 10.50 10.75 11.00 11.25 11.50 11.75 12.00 12.25 12.50 12.75 13.00 13.25 13.50 13.75 14.00 14.25 14.50
45808+602 3090 2880 2670 2485 2300 2150 2000 1870 1740 1633 1525 1433 1340 1253 1165 1083 1000 928 855 793 730 673 615 565 515 470 425
45810+602 4000 3730 3460 3230 3000 2813 2625 2463 2300 2150 2000 1885 1770 1660 1550 1460 1370 1280 1190 1115 1040 970 900 840 780 768 755
45812+602 4820 4530 4240 3970 3700 3473 3245 3050 2855 2678 2500 2350 2200 2083 1965 1848 1730 1628 1525 1438 1350 1270 1190 1120 1050 985 920
45814+602 5660 5320 4980 4655 4330 4065 3800 3570 3340 3170 3000 2825 2650 2490 2330 2205 2080 1973 1865 1763 1660 1568 1475 1393 1310 1240 1170
45816+602 6330 5955 5580 5210 4840 4565 4290 4045 3800 3588 3375 3188 3000 2835 2670 2523 2375 2253 2130 2023 1915 1813 1710 1620 1530 1450 1370



סוג הפלטה  מפתח במ' L
  14.75 15.00 15.25 15.50 15.75 16.00 16.25 16.50 16.75 17.00 17.25 17.50 17.75 18.00 18.25 18.50 18.75 19.00 19.25 19.50 19.75 20.00 20.25 20.50 20.75 21.00 21.25 21.50
45808+602 383 340 303 265 233 200 170 140
45810+602 668 580 533 485 448 410 370 330 298 265 235 205 178 150
45812+602 865 810 760 710 660 610 568 525 488 450 413 375 343  310 278 245 218 190 165 140 120 100 125 150
45814+602 1105 1040 978 915 863 810 760 710 665 620 580 540 505 470 435 400 365 330 303 275 248 220 195 170 160 150
45816+602 1295 1220 1160 1100 1040 980 925 870 820 770 725 680 640 600 560 520 485 450 420 390 360 330 300 270 245 220 198 175

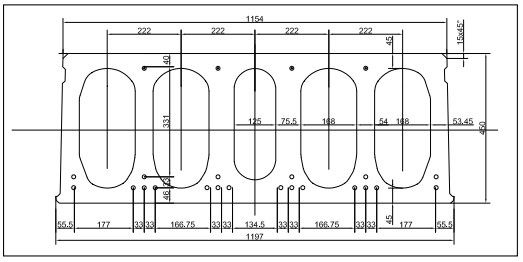

סרטוט לוחד עובי 45+5 סנטימטר
