נתונים גאומטריים לוח“ד
עובי H)cm) 50
משקל עצמי G(kg/m2) 623
משקל עצמי G(kg/m) 747
שטח החתך (Acm2) 2989
רוחב סכומי של צלעות הבטון Bw(cm) 37.8
מומנט התנגדות של החתך S(cm3) 36487
מרכז כובד מתחתית Cb(cm) 24.5
מומנט אינרציה I(cm4) 893939
סוג הפלטה  מפתח במ' L
  8.50 8.75 9.00 9.25 9.50 9.75 10.00 10.25 10.50 10.75 11.00 11.25 11.50 11.75 12.00 12.25 12.50 12.75 13.00 13.25 13.50 13.75 14.00 14.25 14.50 14.75 15.00 15.25
50810+602 3875 3625 3375 3168 2960 2770 2580 2435 2290 2153 2015 1903 1790 1685 1580 1480 1380 1295 1210 1135 1060 990 920 860 800 745 690 640
50812+602 4830 4495 4160 3870 3580 3375 3170 3000 2830 2665 2500 2355 2210 2090 1970 1860 1750 1658 1565 1470 1375 1300 1225 1153 1080 1015 950 893
50814+602 5540 5208 4875 4583 4290 4060 3830 3610 3390 3195 3000 2835 2670 2530 2390 2258 2125 2008 1890 1790 1690 1603 1515 1433 1350 1275 1200 1135
50816+604 6080 5705 5330 5015 4700 4415 4130 3900 3670 3473 3275 3095 2915 2763 2610 2470 2330 2205 2080 1978 1875 1778 1680 1590 1500 1425 1350 1275
50818+604 6750 6330 5910 5560 5210 4918 4625 4370 4115 3890 3665 3473 3280 3115 2950 2795 2640 2508 2375 2258 2140 2033 1925 1828 1730 1643 1555 1478



סוג הפלטה   מפתח במ' L
  15.50 15.75 16.00 16.25 16.50 16.75 17.00 17.25 17.50 17.75 18.00 18.25 18.50 18.75 19.00 19.25 19.50 19.75 20.00 20.25 20.50 20.75 21.00 21.25 21.50 21.75 22.00 22.25 22.50
50810+602 590 545 500 458 415 378 340 308 275 243 210 180 150 150 150
50812+602 835 783 730 678 625 583 540 500 460 425 390 355 320 288 255 228 200 175 150 155 160
50814+602 1070 1010 950 895 840 790 740 695 650 608 565 528 490 453 415 383 350 320 290 263 235 208 180 155 130
50816+604 1200 1140 1080 1023 965 908 850 800 750 703 655 618 580 543 505 468 430 398 365 338 310 280 250 225 200 175 150
50818+604 1400 1333 1265 1200 1135 1075 1015 963 910 860 810 765 720 678 635 598 560 523 485 453 420 390 360 330 300 273 245 213 180

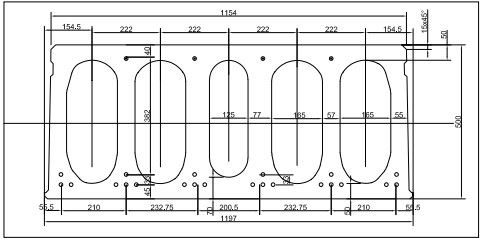

סרטוט לוחד עובי 50+5 סנטימטר
