נתונים גאומטריים לוח“ד
עובי H)cm) 55
משקל עצמי G(kg/m2) 708
משקל עצמי G(kg/m) 849
שטח החתך (Acm2) 3396
רוחב סכומי של צלעות הבטון Bw(cm) 39.8
מומנט התנגדות של החתך S(cm3) 44840
מרכז כובד מתחתית Cb(cm) 27.1
מומנט אינרציה I(cm4) 1215173
סוג הפלטה מפתח במ' L
  8.50 8.75 9.00 9.25 9.50 9.75 10.00 10.25 10.50 10.75 11.00 11.25 11.50 11.75 12.00 12.25 12.50 12.75 13.00 13.25 13.50 13.75 14.00 14.25 14.50 14.75 15.00 15.25 15.50 15.75
55812+602 4200 4050 3900 3650 3400 3275 3150 3075 3000 2915 2830 2705 2580 2435 2290 2165 2040 1920 1800 1700 1600 1508 1415 1333 1250 1175 1100 985 870 840
55814+602 6250 5900 5550 5235 4920 4625 4330 4105 3880 3690 3500 3300 3100 2933 2765 2613 2460 2330 2200 2080 1960 1855 1750 1655 1560 1475 1390 1303 1215 1158
55816+602 7000 6650 6300 5910 5520 5215 4910 4640 4370 4123 3875 3668 3460 3270 3080 2923 2765 2610 2455 2333 2210 2105 2000 1895 1790 1700 1610 1525 1440 1360
55818+604 7000 6800 6600 6405 6210 5855 5500 5145 4790 4565 4340 4108 3875 3688 3500 3313 3125 2978 2830 2665 2500 2375 2250 2145 2040 1935 1830 1745 1660 1578
55820+604 7000 6800 6600 6400 6200 5950 5700 5450 5200 4975 4750 4540 4330 4165 4000 3830 3660 3410 3160 2980 2800 2680 2560 2425 2290 2185 2080 1978 1875 1788
55822+604 7000 6800 6600 6400 6200 5950 5700 5450 5200 4975 4750 4540 4330 4165 4000 3830 3660 3518 3375 3245 3115 2973 2830 2698 2565 2445 2325 2213 2100 2008



סוג הפלטה מפתח במ' L
  16.00 16.25 16.50 16.75 17.00 17.25 17.50 17.75 18.00 18.25 18.50 18.75 19.00 19.25 19.50 19.75 20.00 20.25 20.50 20.75 21.00 21.25 21.50 21.75 22.00 22.25 22.50 22.75 23.00 23.25 23.50 23.75 24.00
55812+602 810 750 690 635 580 555 530 370 210 180 150
55814+602 1100 1033 965 903 840 795 750 700 650 603 555 515 475 438 400 363 325 293 260 230 200 185 170
55816+602 1280 1210 1140 1078 1015 958 900 845 790 740 690 648 605 565 525 483 440 408 375 340 305 275 245 213 180
55818+604 1495 1413 1330 1260 1190 1128 1065 1010 955 903 850 800 750 705 660 618 575 538 500 460 420 390 360 330 300 268 235 208 180
55820+604 1700 1615 1530 1460 1390 1323 1255 1190 1125 1070 1015 958 900 853 805 760 715 670 625 590 555 515 475 443 410 375 340 310 280 253 225 193 160
55822+604 1915 1833 1750 1663 1575 1505 1435 1363 1290 1230 1170 1115 1060 1003 945 898 850 805 760 718 675 633 590 555 520 485 450 405 360 325 290 250 210

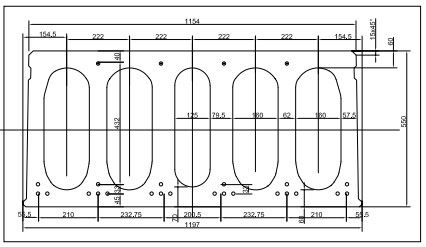

סרטוט לוחד תקרה עובי 55+5 סנטימטר
